目 錄
一、燈源性能指標，能量分布圖介紹
二、250W氙燈盒總成，300W紫外燈盒總成說明
三、光照箱體和儀器電源盒介紹
四、左右溫度控制儀使用方法
五、電源定時器調整使用方法
六、光照箱體內左右電磁攪拌器及左右反應瓶連接操作說明
七、燈源盒正確安裝
八、冷卻水管的連接方法
九、整機操作指南
十、儀器使用注意事項
十一、維修手冊及隨機配件
一、氙燈（球形氙燈）
主要特點
1、高亮度，功率250W
2、日光色，色溫接近6000K

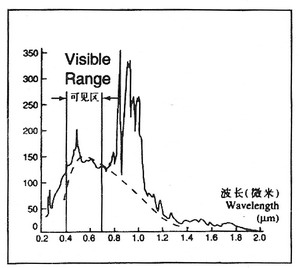

3、可見光連續光譜（見圖）
4、長壽命800小時內維持光色特性
二、紫外燈（中壓汞燈）
主要特點
1、功率300W

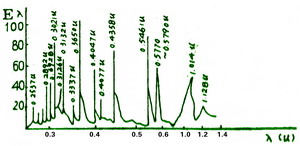

2、紫外線輻射源主要波長365mm（見圖）
3、燈泡壽命1000小時
4、燈泡長度235mm
5、具有很強的紫外輻射
二、250W氙燈盒總成，300W紫外燈總成
1、250W氙燈泡（球形）和300W紫外燈泡（長柱形）分別固定在一個長方體的不銹鋼盒里，用上下四氟固定件支撐，不銹鋼盒上方有圓形的固定盤，松開三個羊角螺母，向上拉開一定距離后放入新的燈泡，適度擰緊羊角螺母，便可完成更換燈泡的程序。
2、不銹鋼燈盒后背裝有兩個高壓紅色和黑色插座，紅色代表正極，黑色代表負極，在使用時不可接錯?。。?br />
三、光照箱體和儀器電源盒介紹
1、GHX-3型光化學反應儀有兩部分組成，光照箱和電源盒。它們兩者之間通過兩根帶大小插頭的電源線和高壓線連接。電源盒放置在光照箱的右側。使用時分別接插并擰緊插頭，紅色和黑色高壓插頭分別插入與之對應的插座，切不可插錯！??！
2、箱體
光照箱體門按鈕按下門打開，箱體內裝有左右兩個電磁攪拌器的一個組合柜。組合柜中間留有一個長方形的槽盒，是用于放置燈源盒的專用槽。組合柜面板上有控制兩個攪拌器的紅色開關和調速旋鈕。紅色開關按下后，順時針旋動旋鈕，此時攪拌子攪動，旋鈕旋動角度越大，則攪拌子速度越快，反之越慢。箱體后背板右下方裝有進出水兩個接頭，分別接進水管（藍色）和出水管（白色）。后背板左下角裝有大小兩個插座和紅色、黑色插座。分別與電源盒相連接
3、整機電源盒
（1）、電源盒有前面板控制件和后背箱電源線盒組成，先拉開后背箱（按箭頭指示）
（2）、拆開扎線帶，共計有三根帶有金屬插頭的電線，分別是電源線1根和光照箱連接線2根，其中粗線上帶有兩個紅色和黑色的高壓插頭。以上四個插頭分別插入光照箱體的后背板左下方插座，對號入插，切記紅色插頭和黑色插頭插入相應的紅色插座和黑色插座。不可倒置！！！
（3）電源盒前面板上裝有控制光照箱內左右反應瓶溫度的控溫儀，左控溫儀和右控溫儀。分別控制左反應瓶和右反應瓶溫度。定時器是控制光照反應時間長短的主控器件。氙燈開關，紫外燈開關，燈源選擇開關，復位開關、總電源開關等（見九操作指南）。
四、左右溫度控制儀使用方法
1、首先按設置溫度鍵（SET）
2、通過移位鍵和增減值鍵（R/S）調節所需控制溫度
3、由增位鍵（V）和減值鍵（∧）增減所控溫度
4、最后按下確認鍵（SET）即可完成控溫程序操作。
五、電源定時器時間調整方法
1、先摘下定時器防塵罩，按下定時器中間按鍵，分別選擇小時h，分鐘m，秒s
2、定時器中間鍵右邊兩鍵始終為00，無需調整。
3、定時器中間鍵左邊兩鍵分別為個位數和十位數。
4、例如：當定時器中間鍵為小時h時，個位數1，十位數為0，則定時器為定時1小時。
5、定時結束后，重新下一輪實驗則需按下復位鍵。重新開始。
六、光照箱體內左右電磁攪拌器及左右反應瓶連接操作說明
1、箱體內裝有兩個放置反應瓶的鋁圓盤（電磁攪拌器），下面對應的調速旋鈕和開關是控制反應瓶攪拌子速度的器件，按下紅色開關后順時針鈕動調速旋鈕，攪拌器即正常工作。
2、把玻璃或石英反應瓶放置在鋁圓盤上，固定后連接進出水管進水接頭接反應瓶的下嘴口，出水接頭接反應瓶的上嘴口，進出水接頭需連接牢靠，方可開機工作。
七、燈源盒正確安裝
1、選擇所需的氙燈或紫外燈總成盒，先插好紅色和黑色的高壓插頭，不可倒置，然后把燈源盒向右斜于攪拌盒70度的位置輕輕放入燈源盒固定槽內，注意：一邊要輕輕放入、一邊理順并送入燈源線于箱體內。
八、冷卻水管的安裝
整機配有兩根藍色進水管和白色出水管，藍色管為進水管，白色管為出水管，進水管一端插入光照箱的進水接頭并擰緊，另一端插入自來水龍頭并擰緊。出水管一端插入光照箱的出水接頭并擰緊，另一端放置于水槽。
九、GHX-3型光化學反應儀操作指南
1、連接好進出水管路，確認牢靠后打開自來水龍頭。
2、光照箱內放入所需的燈源總成（氙燈、紫外燈）。
3、連接好電源盒和光照箱的各插頭并鎖緊，警告：紅色和黑色插頭對應插入紅色和黑色插座。不可倒置?。?！
4、打開光照箱門，反應瓶里加入所需光照的溶液。
5、插緊電源線插頭后向電源盒供電。
6、打開總電源開關和控溫儀開關，并設置所要控制光照溶液的溫度。
7、調整光照箱內電磁攪拌器的攪拌速度。（順時針旋動角度越大，攪拌速度越快，反之越慢）。
8、通過定時器調整光照時間，如無需定時則開關在（常開）位置。光照結束后，重新開始，需按下復位鍵。
9、旋動電源盒右上角選擇開關，把旋鈕置于氙燈或紫外燈檔位。
10、按下相應的氙燈或紫外燈開關，此時光源點亮實驗可以進行。
11、儀器工作時不可離人，如有情況，切斷電源，與廠家聯系。
12、實驗結束后，先關閉燈開關，15分鐘后再關閉總電源，讓燈源盒充分的冷卻直至常溫。
十、儀器使用注意事項
1、本機電源盒內有高壓，非專業人士請勿打開。
2、電源盒需防水防灰塵保護。燈開關不要頻繁關閉或打開，以保護燈泡壽命。
3、操作時連接電網插座應有牢靠的接地線。
4、禁止潮手操作本儀器。
十一、維修手冊裝箱配件
本機操作不可離人，如出現跳閘，保險絲熔點、外殼帶電等現象后，立刻切斷電源和商家取得聯系，以確保您的安全和實驗工作的順利進行。
裝箱配件清單
1、GG17料玻璃反應瓶 2只(內容積250ml)
2、石英反應瓶 2只(內容積250ml)
3、進水管，出水管 2根（藍色、白色）
4、四氟取樣吸頭 2只（白色）
5、注射器 2只（5ml）
6、氙燈總成盒 1只（250w）
7、紫外燈總成盒 1只（300w）
